Resideo VMM/VRM 执行器设计用于在供暖和空调系统中提供浮动控制...

Resideo VMM/VRM 执行器设计用于在供暖和空调系统中提供浮动控制。

高控制性能和坚固的设计是标准配置。结合阀门 DR/ZR/DRU，可以非常精确地控制加热和冷却水的温度。执行器和阀门之间的机械接口专为可靠运行而设计。扭矩从 20 Nm 到 40 Nm 的执行器可用于各种旋转混合阀 (DN 15200)。

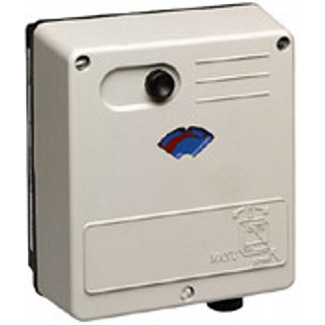

霍尼韦尔域适都VMM40-24电动执行器

VMM

ZR系列VMM执行器说明书

一、旋转阀门执行器

产品资料

（一）应用

霍尼韦尔VMM执行器设计用于提供浮动供暖和空调系统的控制。标准的控制性能和坚固的设计，与DR / ZR / DRU阀结合，可以控制加热和冷却水温度。而且执行器和阀门之间的机械接口在设计上可以确保操作的可靠性。并且执行器扭矩有20 Nm、30Nm、40 Nm，可用于各种口径的旋转混合阀门（DN 15 ... 200）（二）每种执行器的规格如下表：

（三）注意（VMM40-24F）

当温度较高（> 50°C），并且电压在最小值（19.2 Vac）时，可以将输出转矩降低约10％。但是当温度较高（> 60°C），并且电压在最大值（28.8 Vac）时，在不间断地情况下，只允许执行三次全行程。

（四）特征

1：防过载和阻塞

2：用于旋转阀的免维护电动执行器

3：直观的位置指示器

4：可直接在阀门上安装

5：手动操作

6：高扭矩

7：大型配线柜

8：使用寿命长

（五）产品规格

1、电源：230 Vac/ 24 Vac ;50Hz，根据型号（见表）

2、功率消耗：VMMxx-24:    3.5 VA

VMM40-24F:   9.0 VA

VMM..:        3.5 VA

VMM40F:      6.0 VA

3、控制信号：230 Vac/ 24 Vac ,50Hz可调节，根据型号（见表）

4、运行时间：根据型号（见表）

5、额定转矩：20 Nm / 30 Nm / 40 Nm.，根据型号（见表）

6、旋转角：99、工作环境温度：0~60℃

10、阀门水温：2~130℃

11、相对湿度：非冷凝

12、重量：1.5Kg

（六）适用的阀门

DR…GMLA；DR…GFLA；ZR…MA；ZR…FA，DRU.

（七）在阀门上的安装

   在安装执行机构之前，先根据其安装说明定位旋转阀。当应用于锅炉中时，建议将执行器安装在垂直位置。如果执行器安装在水平位置，应在阀门顶部和执行器之间放置一个隔离屏蔽罩，以保护其免受辐射热，并确保环境温度低于60°C。

（八）操作

执行器由同步电机供电，执行器的主轴旋转90°。在末端位置，电机通过末端开关关闭。手动操作从阀门分离齿轮，只要执行器供电，该阀便会由执行器再次驱动。

无需调整。执行器免维护。

（九）尺寸（mm）

 2，VMM和DR…GFLA尺寸(mm)

表3.ZR…MA，尺寸（mm）

图3，VMM和ZR…MA尺寸(mm)

表4.ZR…FA，尺寸（mm）
